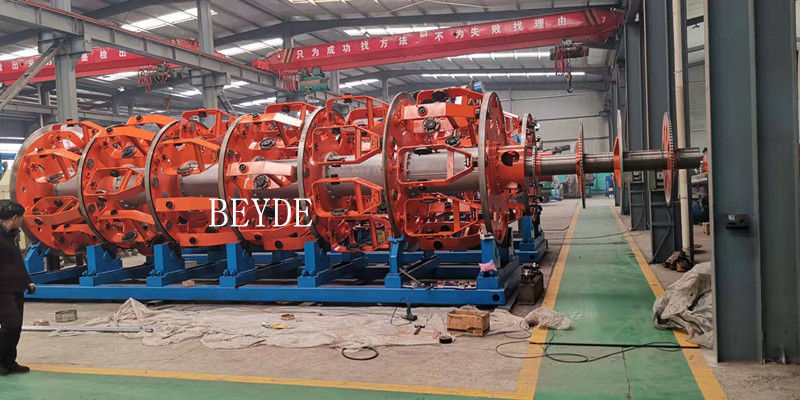

Máy bọc thép dây thép 48 + 48 Nos Bobbins DIN400 0,8-4,0 mm
1Sử dụng thiết bị
Máy này chủ yếu được sử dụng cho cáp đơn hoặc đôi thép dây giáp
2Các thông số kỹ thuật chính
2.1 Độ kính bên ngoài tối đa của lõi trước khi lắp đặt: φ60 mm
2.2 Chiều kính dây thép: φ0,8-4,0 mm
2.3 phạm vi tốc độ lồng: 23.83-53.01r/min
2.4 Phạm vi tốc độ đường dây: 3.981-30.073m/min
2.5 Phạm vi đệm thép: 75.1-1262mm
2.6 Tốc độ băng: có thể điều chỉnh không bước
2.7 Các thông số kỹ thuật của lồng bên trong: DIN400
2.8 Thông số kỹ thuật thanh toán trung tâm: PN2500-PN1600
2.9 Các thông số kỹ thuật trả tiền bên ngoài chuồng: PN2500-PN1600
2.10 Chiều kính thiết bị kéo: 2000mm
2.11 động cơ chính: 55kW
3. Thành phần thành phần
3.1 φ2500 thiết bị thanh toán trên cổng 1 bộ
3.2 48/400 Hộp chính 1 bộ
3.3 người giữ đệm (lồng phía trước) 1 bộ
3.4 Thiết bị dán băng 1 bộ
3.6 mét đếm 1 bộ
3.7 Máy kéo hai bánh 1 bộ
3.8 φ2500 khung cất cánh 1 bộ
3.9 Hệ thống truyền tải cơ khí 1 bộ
3.10 Hệ thống điều khiển điện 1 bộ
3.11 hàng rào an ninh 1 bộ
4Mô tả cấu trúc và các thông số kỹ thuật của các thành phần chính
4.1φ2500 khung trả tiền trên cổng
4.1.1 thông số kỹ thuật của cuộn dây PN1600-PN2500
4.1.2 Trọng lượng tải trọng tối đa 15ton
4.1.3 thả sử trục cuối ngón tay, có thể lên và xuống riêng biệt cùng một lúc. đảm bảo điều chỉnh chiều cao,để kẹp và thư giãn khung thả.
4.1.4 Các hoạt động kẹp, thả và nâng cuộn được thực hiện bằng màn hình cảm ứng và các nút vật lý ở cả hai hướng
4.1.5 Thiết bị bảo vệ giới hạn nâng và kẹp.
4.1.6 Clamp type mechanical frictional tensioner, symmetric friction plate adjust release tension..6 Clamp type mechanical frictional tensioner, symmetric friction plate adjusts release tension..6 Clamp type mechanical frictional tensioner, symmetric friction plate adjusts release tension.
4.1.7 Khung trả tiền di chuyển như một toàn thể để đảm bảo rằng cáp luôn ở trung tâm của dây chuyền sản xuất
4.1.8 Toàn bộ máy được điều khiển bởi Siemens PLC
4.2 48/400 lồng chính
4.2.1 Các hộp số lồng chính là hộp số sáu tốc độ. sử dụng răng cứng bánh răng trái và phải xoay và chức năng không gian.
4.2.2 Lồng xoắn bao gồm hộp số, trục rỗng liền mạch, dây kéo, giá đỡ dây và thiết bị phanh khí.Mỗi phần của máy chủ được hỗ trợ bởi một tàu kéo đa phần với một trục rỗng liền mạch, có độ cứng tốt và hoạt động ổn định. Sau khi kéo, một loại cơ chế quay ngược bánh răng mới được lắp đặt. Thông qua cơ chế này, quay ngược được đạt được,có các đặc điểm của khoảng trống thiết bị nhỏ và tỷ lệ thất bại thấp...
Việc sử dụng dải căng để điều chỉnh căng thẳng trong kệ dây lồng có thể làm cho căng thẳng của dây lõi được giải phóng trên mỗi cái nôi ổn định và cân bằng;phần trên của cuộn dây chấp nhận cấu trúc sợi; tay nắp vít được trang bị vòng bi; vòng bi hỗ trợ phần trên; tay nắp trục được kéo ra tự do và được lắp đặt; Với cơ chế khóa,các tấm sợi trên và dưới là thuận tiện và nhanh chóng.
4.2.3 Mỗi dây kéo được kết nối với trục chính thông qua tấm vòm. Trục chính được làm bằng ống thép có đường kính lớn, không may.sự đồng trục của máy kéo cao, và hoạt động cân bằng của dây kéo là cao;
4.2.4 Tất cả các vòi dây đều được làm bằng thép tungsten.
4.2.5 phanh lồng chính sử dụng phanh khí phẳng
4.2.6 phạm vi tốc độ lồng 23.83 ∼ 53.01r/min
4.2.7đường đeo giáp 75.1~1262mm
4.2.8 lồng bên trong kích thước trả lại DIN400
4.3 đầu băng thông thường:
4.3.1 Chiều kính cuộn băng áp dụng × khẩu độ × chiều rộng φ400?? φ52?? ((20-60) mm
4.3.2sự thay đổi tốc độ liên tục
4.3.3những bước được điều chỉnh
4.3.4 Thích hợp cho việc cuộn các vật liệu không dệt, băng bọc và các vật liệu khác
4.5 Máy đếm đồng hồ cơ khí
4.5.1 mét vòng tròn bánh xe đếm 500mm
4.5.2 chiều dài tối đa số đo 9999m
4.5.3 Trình đếm máy tính thẳng đứng.
4.6 Lái xe 2000
4.6.1 tốc độ kéo đạt 3.981 ≈ 30.073m / min.
4.6.2 Tốc độ kéo dòng 36
4.6.3 lực kéo Dia 2000mm
4.6.4 Nó áp dụng hộp số kéo 36 cấp và bánh răng nghiền bề mặt răng cứng bên trong có sức mạnh đầu ra lớn và lực kéo ổn định.
4.6.5 Bánh xe kéo được làm bằng thép và nó mạnh mẽ và chống mòn.
4.6.6 Cơ sở hàn tích hợp được sử dụng để dễ dàng lắp đặt và tăng độ ổn định.
4.6.7 là một xe kéo hai bánh với ổ đĩa kép.
