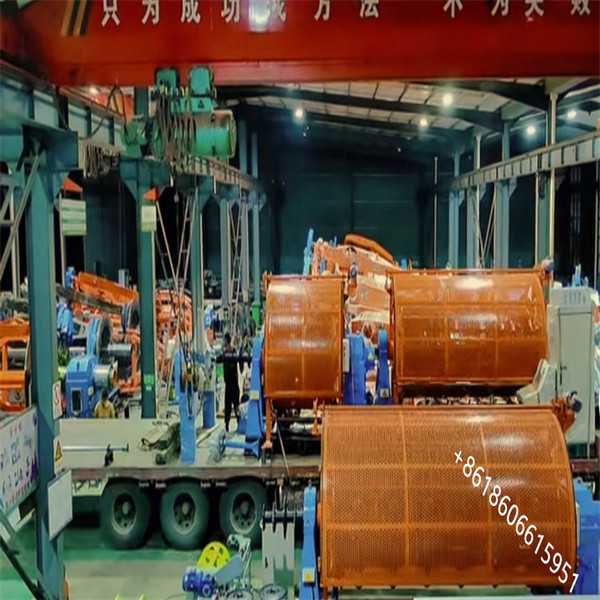

Thiết bị sản xuất dây dẫn nhỏ gọn chi phí thấp 12+18/500

Các bộ phận chính:

3. 12+18 chuồng rải rác:

Thông số kỹ thuật của dây chuyền trả tiền trong lồng: PND500

Chiều kính chuông áp dụng: Ø500mm

Chiều rộng của dây chuyền áp dụng: 375mm

Hệ thống máy ngắt dây bị gãy: loại xung vector tự động đầy đủ

Độ cao của sợi:

• 12 cuộn dây: 41-738mm
• 18 cuộn dây: 48-860mm

Tốc độ xoay tối đa của lồng nhốt:

• 12 cuộn dây: 212r/min
• 18 cuộn dây: 182r/min

Điện lực động cơ xoắn

• 12 dây chuyền: 55kw (AC)
• 18bobbin: 55kw (AC)

Hình dạng cấu trúc: máy chính áp dụng bố trí tổng thể của 6 + 12 + 18 + 24 lồng bốn phần.Chuồng được mang theo bởi hai vòng bi lớn hai hàng cuộn ở phía trước và phía sau, và được hỗ trợ và vận hành bởi hộp số và hỗ trợ phía trước.

Chế độ điều khiển: mỗi phần của lồng được trang bị động cơ điều khiển riêng để điều khiển lồng bị mắc kẹt để chạy.Động cơ truyền động đẩy hộp số để đẩy lồng chạy thông qua kết nối trực tiếp (bảo bằng sáng chế)Hệ thống ổ này có một số liên kết bảo trì, và chế độ ổ đĩa là trực tiếp, có thể

Đặc điểm cấu trúc của thân rào: khung áp dụng cắt laser CNC và làm trắng các tấm, và được uốn cong bằng máy uốn cong lớn.Quá trình này làm giảm tối thiểu các đường hàn và cải thiện sức mạnh tổng thể của cấu trúcSau khi lắp ráp và hàn tổng thể, điều trị sưởi nhiệt độ cao được sử dụng để loại bỏ căng thẳng bên trong, và sau đó nó được xử lý bằng máy công cụ lớn, để đảm bảo đồng tâm,hoạt động trơn tru, và sức mạnh cơ học cao mà không bị biến dạng trong một thời gian dài.

Cấu trúc dưới cùng: nền được làm bằng tấm chất lượng cao và ống hình chữ nhật vuông, có ngoại hình đẹp và độ bền cấu trúc cao.

Hệ thống phanh: khởi động, dừng, giảm và các hành động khác của máy chính được điều khiển bởi PLC thông qua phanh không khí, chuyển đổi tần số, điện trở phanh, v.v.để đảm bảo đồng bộ hóa toàn bộ hoạt động của máy

Hệ thống máy ngắt dây đứt: được trang bị hệ thống bảo vệ dây đứt bằng xung vector tự động tiên tiến,hệ thống có thể dừng lại và phanh trong thời gian khi dây trong cuộn dây được sử dụng hoặc bị hỏng.

Căng thẳng của dây đơn trả lại được phát hiện và điều khiển bằng điện tử và được điều chỉnh bằng van theo tỷ lệ điều khiển khí nén nhập khẩu,mà có thể nhận ra sự căng thẳng liên tục của dây đơn trả từ cuộn đầy đủ để cuộn trống...

Cuối phía trước của mỗi phần của lồng chính được trang bị một thiết bị e preformer chỉ có một dây.

Tất cả các lỗ dây và vị trí dây dễ bị trầy xước đều được trang bị vòi dây hợp kim chống mòn hoặc cuộn dây.

Vỏ bảo vệ an toàn: lưới bảo vệ an toàn tường hai mặt làm bằng tấm đục.

4Hệ thống điều khiển điện:

Nguồn cung cấp điện: ba pha, hệ thống năm dây: 380V (± 10%) 50Hz, tổng cộng 410kw

Máy sử dụng động cơ riêng biệt (động cơ sử dụng động cơ tần số biến), mỗi động cơ tần số biến AC sử dụng bộ chuyển đổi tần số để điều khiển điều chỉnh tốc độ,toàn bộ điều khiển máy được quản lý bởi bộ điều khiển lập trình Siemens, màn hình cảm ứng Siemens điều khiển hoạt động, và máy chủ được khởi động sau khi chuông báo động reo.

Cảnh báo lỗi chuyển đổi tần số.

Bảo vệ quá tải và bảo vệ nguồn cung cấp điện của dây chuyền cuộn và sắp xếp.

Không khí báo chí thiếu bảo vệ.

Bỏ dây bảo vệ ra.
