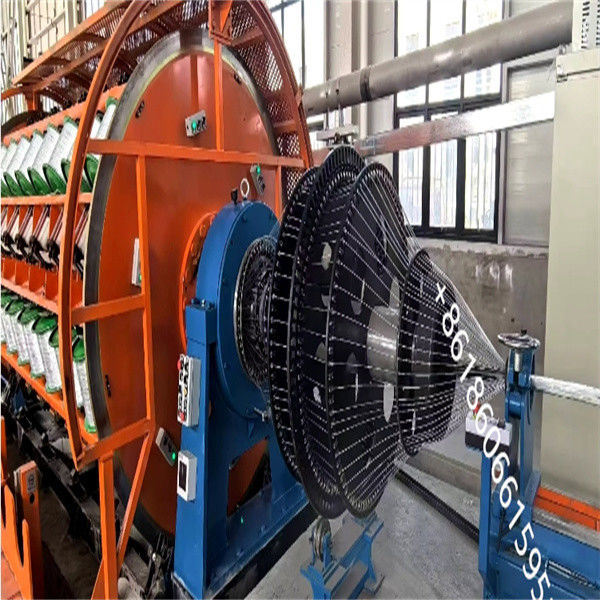

Tốc độ không bước 400/42 + 42 Máy cáp bọc thép cho các thông số kỹ thuật cáp khác nhau

Tốc độ không bước 400/42 + 42 Máy cáp bọc thép cho các thông số kỹ thuật cáp khác nhau

1Ứng dụng:
Máy này chủ yếu được sử dụng để sản xuất tấm giáp dây thép carbon thấp cho cáp cắt ngang lớn và xoắn không rút của dây hợp kim nhôm;Nó cũng có thể được sử dụng cho non untwisted stranding của đồng tròn dây lõi.

2- Tổng quan về thành phần thiết bị
Toàn bộ máy được điều khiển bởi một động cơ riêng biệt, và bản lề và lực kéo được điều khiển bởi các động cơ riêng biệt.Điều khiển toàn bộ máy áp dụng Siemens S7-200 series PLC để đảm bảo độ chính xác đồng bộ hóaTrong sản xuất thực tế, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsKhi khởi động, PLC tự động tính toán tốc độ của mỗi bộ phận truyền tải, đảm bảo đồng bộ hóa toàn bộ máy và độ chính xác của đường quay dây xoắn,và đạt được điều chỉnh tốc độ không bước của toàn bộ máy.
Sự căng của cuộn dây của cơ thể xoắn được kiểm soát và điều chỉnh bằng ma sát cơ học để đảm bảo sự ổn định của sự căng của cuộn dây.
Hoạt động của toàn bộ máy áp dụng Siemens S7-200 series PLC và fieldbus cho điều khiển thống nhất, phối hợp tình trạng làm việc, hoạt động,và điều khiển tốc độ của các bộ phận điện khác nhau của máy. Màn hình cảm ứng hoạt động áp dụng giao diện máy-người màu Siemens để điều khiển hoạt động.

• Sợi thép carbon thấp:Φ0.9-Φ3.0mm
• Trọng lượng tối đa trước khi bọc thép: ≤ Φ80mm
• Tốc độ quay:72.5r/min (tốc độ làm việc)
• Đào chắn pitch:Stepless điều chỉnh
• Sức mạnh động cơ chính:90kw (động cơ tần số biến đổi AC)
• Φ600x2 tốc độ máy dán không kim loại: 500r/min
• Máy dán băng không kim loại pitch:Chỉ chỉnh không bước
• Công suất động cơ máy dán không kim loại:11kw (Động cơ tần số biến đổi AC)
• Lực kéo tối đa: 5 T
• Tốc độ dây kéo tối đa: 30m/min
• Năng lượng động cơ sâu bướm khí: 22kw x2 set ((AC variable frequency motor)
• Kích thước cuộn dây quay trong lồng:PN400 ((hình vẽ cuộn dây quay của khách hàng)
• Trung tâm Pay-off kích thước dây chuyền:PN1600-PN3150
• Kích thước cuộn cuộn:PN1600-PN3150
• Chiều cao trung tâm máy: 1000mm

• 3150mm cổng thanh toán ra khỏi giá đỡ
• # Nhập qua khung dây
• 48+48-500 lồng chính
• Hệ thống dây chuyền tải bên dưới tự động
• Máy giữ dây đóng
• Φ600x2 máy dán băng không kim loại
• Máy tính và điện
• 5000kg máy ướt
• 3150mm cổng lấy và giá đỡ đường ngang
• Hệ thống điều khiển điện
• Cửa hàng an toàn

4Hệ thống điều khiển điện

• Nguồn cung cấp điện là một hệ thống ba pha năm dây: 380V (± 10%) 50HZ
• Máy này sử dụng động cơ phụ (động cơ sử dụng động cơ tần số biến), và mỗi động cơ tần số biến AC sử dụng bộ chuyển đổi tần số để điều khiển tốc độ.Toàn bộ máy được điều khiển bởi một bộ điều khiển Siemens lập trìnhMáy chính bắt đầu với một sự chậm trễ sau khi chuông báo động reo.
• Máy này được trang bị các biện pháp bảo vệ sau:
• Cảnh báo lỗi chuyển đổi tần số.
• Bảo vệ quá tải và bảo vệ nguồn cung cấp điện cho các cáp nhận và xả.
• Bảo vệ áp suất không khí thấp.
• Bảo vệ dây vỡ.

5. Hoạt động trực tiếp:

Hướng vận hành thiết bị: Máy đầu phải, vận hành thiết bị hướng về phía trước, đường thả trái, đường lấy phải

6Màu sắc:

• Các bộ phận quay:RAL2004
• Cơ thể chính:RAL5015
• Các bộ phận khác:RAL7035
