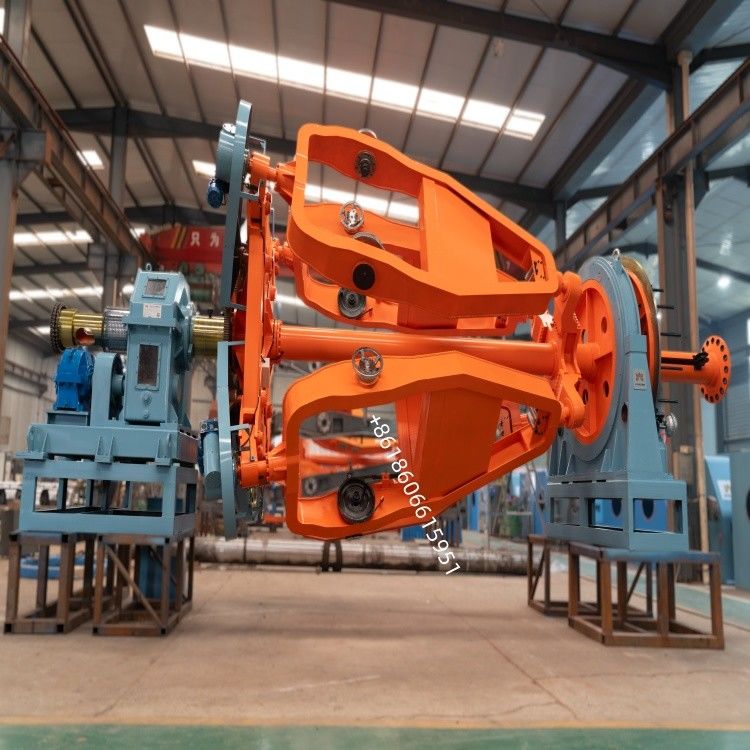

Máy đặt nôi: Thông tin kỹ thuật và ứng dụng cho sản xuất cáp

Máy đặt nôi: Thông tin kỹ thuật và ứng dụng cho sản xuất cáp

Ứng dụng
Cradle Laying Up Machine là một thiết bị quan trọng cho dây cáp, chủ yếu được sử dụng cho các hoạt động dây cáp của 3 đến 7 dây cách nhiệt lõi.
Các dây cáp điện áp trung bình và thấp
Cáp điều khiển
Cáp truyền thông.
Cáp khai thác
Ngoài ra, nó cũng có thể được sử dụng để sản xuất các cáp cắt ngang hình tròn hoặc hình quạt, hỗ trợ các quy trình dây cáp quay trở lại và không quay trở lại.

Tại sao lại chọn chúng tôi?
Kinh nghiệm công nghiệp phong phú
Chúng tôi có hơn 40 năm kinh nghiệm trong sản xuất thiết bị cáp và đã lắp đặt hơn 300 thiết bị cáp và thiết bị đặt cáp cho khách hàng trên toàn thế giới.
Hiệu quả cao và tiết kiệm năng lượng
Máy đặt nôi của chúng tôi áp dụng công nghệ động cơ tiên tiến, tiếng ồn hoạt động thấp và tiêu thụ năng lượng thấp.
Các giải pháp tùy chỉnh
Chúng tôi cung cấp một loạt các mô hình và cấu hình (như 1 + 3, 1 + 1 + 3, 1 + 4, vv) để đáp ứng nhu cầu sản xuất của khách hàng khác nhau.
Chất lượng và hỗ trợ đáng tin cậy
Các sản phẩm của chúng tôi được kiểm tra chất lượng nghiêm ngặt và cung cấp dịch vụ sau bán hàng toàn diện. Nhiều khách hàng báo cáo rằng thiết bị hoạt động ổn định và có tuổi thọ lâu dài.

Số lượng dây chuyền trả tiền:PN1250
Khả năng tải tối đa: 3T mỗi cuộn dây
Tốc độ tối đa: 50 r/min
Phạm vi độ cao: 500-3600mm (được điều chỉnh không bước trên PLC)
Sức mạnh động cơ: 45KW ((AC)
Máy kéo được vận hành thông qua màn hình cảm ứng HMI, và bộ điều khiển có thể lập trình PLC phối hợp và điều khiển khởi động, dừng, chạy bộ và các hoạt động khác của lồng lưỡi liềm.
Hộp nhét được hỗ trợ bởi hộp giảm và ghế mang lớn. trục chính là một mảnh ống thép liền mạch chất lượng cao, được điều khiển bởi một động cơ tần số biến đổi AC riêng biệt,và có chức năng nhánh trái và phải. 100% xoắn ngược xoắn được thực hiện thông qua cơ chế bánh răng hành tinh.
Toàn bộ máy được thiết kế để hoạt động ở tốc độ cao, không có tải tàu kéo, và chạy qua hộp giảm và vòng bi bên trong của chỗ ngồi vòng bi lớn.
Cơ chế xoay ngược của lồng bị mắc kẹt sử dụng xoay ngược bánh xe hành tinh, có thể chịu được mô-men xoắn lớn.
Lồng bị mắc kẹt được điều khiển độc lập bởi một động cơ 45KW AC với bộ mã hóa tích hợp.Các bộ mã hóa hoạt động trong một hệ thống điều khiển vòng kín và được phối hợp và điều khiển bởi các bộ điều khiển logic lập trình PLC và mỗi đơn vị.
Căng thẳng trả tiền: Nằm cuộn cung cấp căng thẳng cần thiết để trả tiền thông qua ma sát dây đai cơ học, và căng thẳng có thể được điều chỉnh bằng tay.
Hệ thống phanh: chuồng kéo phanh: phanh áp suất không khí, biến tần số, điện trở phanh, vv được phối hợp bởi PLC để hoàn thành quá trình phanh.Toàn bộ quá trình phanh được đồng bộ với toàn bộ máy để đảm bảo độ cao ổn định.
Có 12 bộ thắt dây thừng ở đầu ổ cắm của lồng chính.
