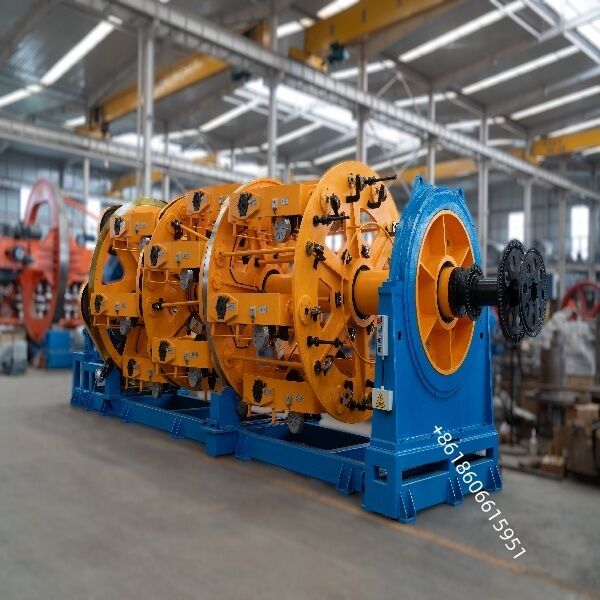

Máy bện hành tinh tốc độ cao 630/6+12+18

Kỹ thuật & Hỗ trợ Máy bện hành tinh tốc độ cao 630/6+12+18

Máy bện hành tinh tốc độ cao được thiết kế để sản xuất số lượng lớn cáp đa lõi, chẳng hạn như cáp điều khiển, cáp điện và cáp dữ liệu. Đây là một máy quan trọng cho các ứng dụng yêu cầu bện dày đặc, chất lượng cao, bao gồm trụ sạc, năng lượng mặt trời và robot.

Nguyên lý hoạt động & Tính năng chính

Hành động lồng hành tinh: Nhiều cuộn dây được gắn trên một lồng hành tinh quay. Khi lồng quay quanh một trục trung tâm, mỗi cuộn dây đồng thời quay quanh trục của nó, xoắn các dây lại với nhau. Hệ thống bánh răng "mặt trời và hành tinh" này có thể được cấu hình để xoắn ngược để tạo ra lõi cáp tròn, nhỏ gọn và đồng tâm.

Tốc độ cao & Năng suất:

Các máy hiện đại được thiết kế cho tốc độ quay và tốc độ đường truyền cao, giúp tăng đáng kể sản lượng trong khi vẫn duy trì chất lượng.

Kiểm soát độ căng đồng nhất:

Được trang bị hệ thống căng riêng biệt (phanh từ, từ trễ hoặc tay đòn điều khiển bằng PLC) để đảm bảo chiều dài bước xoắn nhất quán và ngăn ngừa tình trạng lõi dây bị biến dạng hình bầu dục hoặc các khuyết tật bề mặt.

Cấu hình linh hoạt:

Có sẵn trong nhiều kích cỡ khác nhau (ví dụ: 315, 400, 500, 630) với các dung lượng cuộn dây khác nhau (6, 12, 18, 24, 30) để phù hợp với nhiều đường kính dây và kích cỡ cáp cuối cùng.

Các thành phần tích hợp của dây chuyền: Một dây chuyền sản xuất hoàn chỉnh thường bao gồm:

Giá đỡ cuộn dây trung tâm hoặc bên

Lồng bện hành tinh có chức năng xoắn ngược

Giá đỡ khuôn và thiết bị xoắn trước

Đầu băng quấn/bọc thép

Trục kéo và thiết bị kéo

Thiết bị cuốn với hệ thống di chuyển

Tủ điều khiển điện với HMI

Ứng dụng điển hình

Cáp điều khiển & Cáp điện: Dùng cho cáp điều khiển robot, tự động hóa và công nghiệp yêu cầu bện dày đặc.

Cáp năng lượng mới: Được sử dụng rộng rãi cho trụ sạc xe điện, cáp quang điện (PV) và cáp tua bin gió.

Cáp dữ liệu & Truyền thông: Phù hợp cho cáp trong tòa nhà và cáp quang-điện hỗn hợp.

Cáp chuyên dụng: Dùng cho cáp linh hoạt cao, cáp thang máy và cáp y tế, nơi chất lượng và tính nhất quán là rất quan trọng.

Trọng tâm Kỹ thuật & Hỗ trợ

Quy trình & Bố trí dây chuyền: Xác định kích thước dây dẫn, chiều dài bước xoắn và tốc độ dây chuyền. Cung cấp bản vẽ tổng thể cho móng, nguồn điện (thường là 3×380V, 50Hz) và khoảng cách an toàn.

Vận hành & Đào tạo: Lắp đặt tại chỗ, luồn dây và khởi động. Đào tạo người vận hành về vận hành, điều chỉnh độ căng và khắc phục sự cố cơ bản.

Hỗ trợ từ xa & Tại hiện trường: Chẩn đoán sự cố từ xa qua điện thoại hoặc video. Cung cấp phụ tùng thay thế như vòng bi, dây đai và cảm biến. Cung cấp dịch vụ tại chỗ cho các sự cố lớn hoặc nâng cấp.

Bảo trì & Tối ưu hóa: Xây dựng lịch trình bảo trì phòng ngừa và tư vấn về nâng cấp hệ thống điều khiển hoặc tích hợp dữ liệu cho Công nghiệp 4.0.

Mẹo kỹ thuật

Cân bằng lồng: Đảm bảo tải trọng các cuộn dây được cân bằng để giảm thiểu rung động và mài mòn vòng bi ở tốc độ cao.

Kiểm soát độ căng mạnh mẽ: Sử dụng hệ thống căng chất lượng cao, đã được hiệu chuẩn. Đối với dây dẫn bện mịn, hãy cân nhắc sử dụng hệ thống căng từ tính vòng kín hoặc servo để có kết quả tốt hơn.

Móng & Căn chỉnh: Móng vững chắc là rất quan trọng. Việc căn chỉnh chính xác lồng, trục kéo và thiết bị cuốn là cần thiết để ngăn ngừa rung động và kéo dài tuổi thọ của các bộ phận.

Tận dụng mô phỏng: Đối với các thiết kế tùy chỉnh hoặc tốc độ cao, hãy sử dụng phần mềm động lực học đa vật thể (như RecurDyn) để mô hình hóa tải trọng, tối ưu hóa hệ thống truyền động và giảm thiểu thử nghiệm và sai sót
