Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Beyde
Chứng nhận: CE
Số mô hình: 1250/1+4
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Đóng gói container an toàn
Thời gian giao hàng: 90 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 200 bộ/năm
Tên: |
đặt máy |
Chất liệu dây: |
BV BVR PVC Vv. |
Cách sử dụng: |
Cáp |
Điện áp: |
110V/220V/240V/380V (50/60Hz) |
Màu sắc: |
tùy chỉnh |
Khoảng cách mắc kẹt (mm): |
180-3166 |
Vòng quay lồng (rpm): |
44 |
Bảo hành: |
12 tháng |
Động cơ: |
Siemens |
Biến tần: |
YASKAWA Nhật Bản |
Tên: |
đặt máy |
Chất liệu dây: |
BV BVR PVC Vv. |
Cách sử dụng: |
Cáp |
Điện áp: |
110V/220V/240V/380V (50/60Hz) |
Màu sắc: |
tùy chỉnh |
Khoảng cách mắc kẹt (mm): |
180-3166 |
Vòng quay lồng (rpm): |
44 |
Bảo hành: |
12 tháng |
Động cơ: |
Siemens |
Biến tần: |
YASKAWA Nhật Bản |

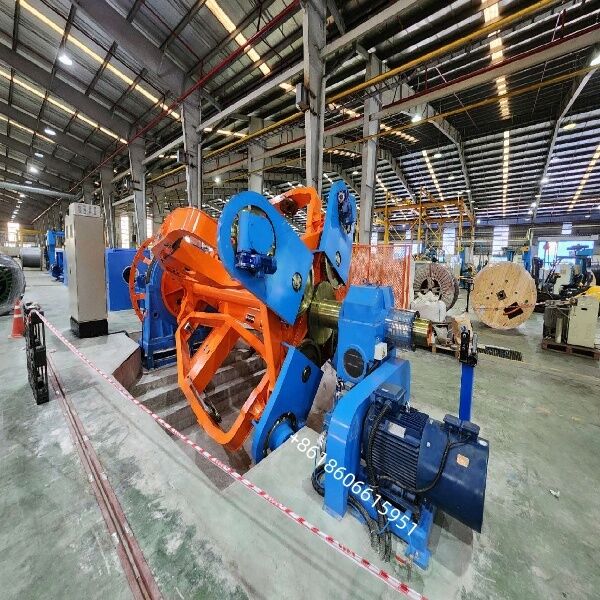

Máy rải cáp 1250/1+4 | Nhà sản xuất máy cáp hành tinh
Máy bố trí hành tinh CLY-1250/1+4 được thiết kế để đi cáp/lắp đặt các loại cáp điện hạ thế và trung thế nhiều lõi, cáp điều khiển và cáp khai thác mỏ. Nó phù hợp cho cả lõi tròn và hình cung (tối đa 5 lõi). Lồng mắc cạn được trang bị mộtChức năng vặn ngược 100%, đảm bảo ứng suất bên trong tối thiểu trong cáp được bố trí. Toàn bộ dây chuyền được điều khiển bởi màn hình cảm ứng Siemens/Delta PLC + HMI với động cơ điều khiển bằng biến tần để bố trí chính xác và tốc độ dây chuyền được đồng bộ hóa.
Lắp đặt cáp nguồn LV/MV (cách điện PVC, XLPE)
Cụm cáp điều khiển và cáp khai thác (2–5 lõi)
Thích hợp cho dây dẫn hình tròn hoặc hình xoắn ốc trước
Tùy chọn dán băng phi kim loại (băng polyester / mica) và bọc thép
✅Lồng mắc kẹt hành tinh (1 suốt chỉ trung tâm + 4 cuộn chỉ bên, PN1250)với khả năng xoắn ngược hoàn toàn
✅Hướng mắc kẹt S / Z, bước bố trí có thể điều chỉnh vô cấp thông qua PLC (300–2500 mm)
✅ Cấu trúc ổ trục lớn hỗ trợ kép cho khả năng vận hành ở tốc độ cao, độ rung thấp
✅ Kẹp/nhả suốt chỉ bằng điện, chức năng xoắn trước cho lõi ngành
✅ Được trang bị đầu bọc phi kim loại (2 miếng đệm, 500–650 vòng/phút) & bọc thép tùy chọn
✅ Nắp đậy bánh xích bằng khí nén có đo chiều dài và tự động dừng khi có lỗi
✅ Hoàn thiện các biện pháp bảo vệ an toàn: quá tải, di chuyển quá mức, khóa liên động cửa bảo vệ, dừng khẩn cấp
Tổng quan
Máy bố trí hành tinh CLY-1250/1+4 được thiết kế để đi cáp/lắp đặt các loại cáp điện hạ thế và trung thế nhiều lõi, cáp điều khiển và cáp khai thác mỏ. Nó phù hợp cho cả lõi tròn và hình cung (tối đa 5 lõi). Lồng bện được trang bị chức năng xoắn ngược 100%, đảm bảo ứng suất bên trong tối thiểu trong cáp được bố trí. Toàn bộ dây chuyền được điều khiển bởi màn hình cảm ứng Siemens/Delta PLC + HMI với động cơ điều khiển bằng biến tần để bố trí chính xác và tốc độ dây chuyền được đồng bộ hóa.
Ứng dụng
Lắp đặt cáp nguồn LV/MV (cách điện PVC, XLPE)
Cụm cáp điều khiển và cáp khai thác (2–5 lõi)
Thích hợp cho dây dẫn hình tròn hoặc hình xoắn ốc trước
Tùy chọn dán băng phi kim loại (băng polyester / mica) và bọc thép
Các tính năng chính
✅ Lồng xoắn hành tinh (1 suốt chỉ trung tâm + 4 cuộn bên, PN1250) có khả năng xoắn ngược hoàn toàn
✅ Hướng mắc dây S/Z, bước bố trí có thể điều chỉnh vô cấp thông qua PLC (300–2500 mm)
✅ Cấu trúc ổ trục lớn hỗ trợ kép cho khả năng vận hành ở tốc độ cao, độ rung thấp
✅ Kẹp/nhả suốt chỉ bằng điện, chức năng xoắn trước cho lõi ngành
✅ Được trang bị đầu bọc phi kim loại (2 miếng đệm, 500–650 vòng/phút) & bọc thép tùy chọn
✅ Nắp đậy bánh xích bằng khí nén có đo chiều dài và tự động dừng khi có lỗi
✅ Hoàn thiện các biện pháp bảo vệ an toàn: quá tải, di chuyển quá mức, khóa liên động cửa bảo vệ, dừng khẩn cấp
Máy bố trí hành tinh CLY-1250/1+4 được thiết kế để đi cáp/lắp đặt các loại cáp điện hạ thế và trung thế nhiều lõi, cáp điều khiển và cáp khai thác mỏ. Nó phù hợp cho cả lõi tròn và hình cung (tối đa 5 lõi). Lồng mắc cạn được trang bị mộtChức năng vặn ngược 100%, đảm bảo ứng suất bên trong tối thiểu trong cáp được bố trí. Toàn bộ dây chuyền được điều khiển bởi màn hình cảm ứng Siemens/Delta PLC + HMI với động cơ điều khiển bằng biến tần để bố trí chính xác và tốc độ dây chuyền được đồng bộ hóa.
Lắp đặt cáp nguồn LV/MV (cách điện PVC, XLPE)
Cụm cáp điều khiển và cáp khai thác (2–5 lõi)
Thích hợp cho dây dẫn hình tròn hoặc hình xoắn ốc trước
Tùy chọn dán băng phi kim loại (băng polyester / mica) và bọc thép
✅Lồng mắc kẹt hành tinh (1 suốt chỉ trung tâm + 4 cuộn chỉ bên, PN1250)với khả năng xoắn ngược hoàn toàn
✅Hướng mắc kẹt S / Z, bước bố trí có thể điều chỉnh vô cấp thông qua PLC (300–2500 mm)
✅ Cấu trúc ổ trục lớn hỗ trợ kép cho khả năng vận hành ở tốc độ cao, độ rung thấp
✅ Kẹp/nhả suốt chỉ bằng điện, chức năng xoắn trước cho lõi ngành
✅ Được trang bị đầu bọc phi kim loại (2 miếng đệm, 500–650 vòng/phút) & bọc thép tùy chọn
✅ Nắp đậy bánh xích bằng khí nén có đo chiều dài và tự động dừng khi có lỗi
✅ Hoàn thiện các biện pháp bảo vệ an toàn: quá tải, di chuyển quá mức, khóa liên động cửa bảo vệ, dừng khẩn cấp
|
Mục |
Đặc điểm kỹ thuật |
|---|---|
| Người mẫu | Máy bố trí hành tinh CLY-1250/1+4 |
| Kích thước suốt chỉ trong lồng | PN1250 (1 cuộn trung tâm + 4 cuộn phụ) |
| Đường kính lõi đầu vào. | Φ6 – Φ30 mm (phần dây dẫn 10–300 mm²) |
| Tối đa. Cáp đặt OD | Φ80 mm |
| Lồng tối đa. Tốc độ quay | 50 vòng/phút |
| Mắc kẹt / Lay-up Pitch | 300–2500 mm (điều chỉnh vô cấp, S/Z) |
| Tối đa. Tốc độ đường truyền | ≈ 50 m/phút |
| Đầu băng phi kim loại | 2 miếng đệm, 500–650 vòng/phút; cao độ có thể điều chỉnh vô cấp |
| Thiết bị kéo | Sâu bướm khí nén, lực kéo tối đa 1600 kg |
| Thanh toán trung tâm | Loại cột PN800–PN1600 |
| Đưa lên | Loại cổng PN2000 / PN2500 |
| Động cơ truyền động chính | Biến tần AC 45 kW (lồng) |
| Động cơ băng | Biến tần xoay chiều 11 kW |
| Động cơ Capstan | Biến tần xoay chiều 22 kW |
| Động cơ cất cánh | Biến tần xoay chiều 5,5 kW |
| Tổng công suất lắp đặt | ≈ 85 kW (3Ph, 380V±10%, 50Hz) |
| Chiều cao trung tâm máy | 1000 mm |
| Phương hướng | Phải sang trái (có thể tùy chỉnh) |
| Kích thước tổng thể (tham khảo) | ≈ 35.000 × 6.000 × 5.000mm |
Lồng mắc kẹt hành tinh PN1250/1+4 có thể xoắn ngược — 1 bộ
Giá đỡ khuôn đóng hai hàng - 1 bộ
Thiết bị băng phi kim loại Φ630×2 - 1 bộ
Bộ đếm chiều dài cơ + điện tử - 1 bộ
Capstan khí nén 1600 kg — 1 bộ
Φ2500 Take-up kiểu cổng thông tin với Traverse - 1 bộ
Hệ thống điều khiển điện đầy đủ (PLC + HMI + Biến tần) - 1 bộ
Lan can an toàn & Thiết bị dừng khẩn cấp
Đế thanh toán trung tâm cột Φ1600 - 1 bộ
