Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Beyde
Chứng nhận: CE
Số mô hình: 1250/1+4
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Đóng gói container an toàn
Thời gian giao hàng: 90 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 200 bộ/năm
kiểu: |
Tự động |
Loại máy: |
hành tinh |
Kích thước Bobbin: |
1250 |
Tốc độ quay: |
Tối đa 50 vòng/phút |
Áp dụng cho: |
Đặt lên |
Bảo hành: |
24 tháng |
Mã HS: |
8479400 |
Tình trạng: |
Mới |
Nguyên vật liệu: |
Dây Cu, dây Al, dây thép |
Mục đích: |
lắp đặt cáp |
Quay lại xoắn: |
100% |
Thích hợp cho: |
lắp đặt cáp |
Cốt lõi: |
400mm2 |
kiểu: |
Tự động |
Loại máy: |
hành tinh |
Kích thước Bobbin: |
1250 |
Tốc độ quay: |
Tối đa 50 vòng/phút |
Áp dụng cho: |
Đặt lên |
Bảo hành: |
24 tháng |
Mã HS: |
8479400 |
Tình trạng: |
Mới |
Nguyên vật liệu: |
Dây Cu, dây Al, dây thép |
Mục đích: |
lắp đặt cáp |
Quay lại xoắn: |
100% |
Thích hợp cho: |
lắp đặt cáp |
Cốt lõi: |
400mm2 |

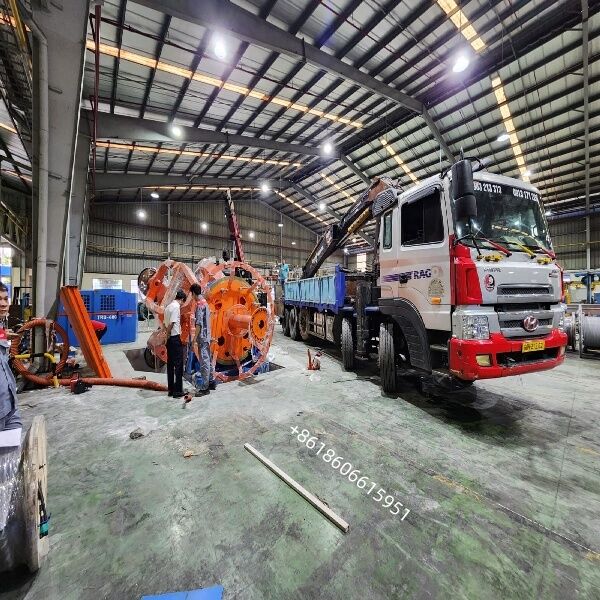

Máy rải cáp 1250/1+4 – Máy rải cáp hành tinh suốt chỉ 1250mm
Tổng quan
Máy bố trí hành tinh CLY-1250/1+4 được thiết kế để đi cáp/lắp đặt các loại cáp điện hạ thế và trung thế nhiều lõi, cáp điều khiển và cáp khai thác mỏ. Nó phù hợp cho cả lõi tròn và hình cung (tối đa 5 lõi). Lồng bện được trang bị chức năng xoắn ngược 100%, đảm bảo ứng suất bên trong tối thiểu trong cáp được bố trí. Toàn bộ dây chuyền được điều khiển bởi màn hình cảm ứng PLC + HMI với động cơ điều khiển bằng biến tần để bố trí chính xác và tốc độ dây chuyền được đồng bộ hóa.
Ứng dụng
Lắp đặt cáp nguồn LV/MV (cách điện PVC, XLPE)
Cụm cáp điều khiển và cáp khai thác (2–5 lõi)
Thích hợp cho dây dẫn hình tròn hoặc hình xoắn ốc trước
Tùy chọn dán băng phi kim loại (băng polyester / mica) và bọc thép
Các tính năng chính
Lồng mắc dây hành tinh (1 suốt chỉ trung tâm + 4 cuộn bên, PN1250) với khả năng xoắn ngược hoàn toàn
Hướng mắc kẹt S/Z, bước bố trí có thể điều chỉnh vô cấp thông qua PLC (300–2500 mm)
Cấu trúc ổ trục lớn hỗ trợ kép cho hoạt động tốc độ cao, độ rung thấp
Kẹp/nhả suốt chỉ bằng điện, chức năng xoắn trước cho lõi ngành
Được trang bị đầu quấn phi kim loại (2 miếng đệm, 500–650 vòng/phút) và lớp bọc thép tùy chọn
Capstan khí nén có đo chiều dài và tự động dừng khi có lỗi
Bảo vệ an toàn hoàn chỉnh: quá tải, di chuyển quá mức, khóa liên động cửa bảo vệ, dừng khẩn cấp
| Kiểu | 1+3 = 4 suốt chỉ | 1+4 = 5 suốt chỉ | ||||
| Người mẫu | KP100 | KP125 | KP160 | KP100 | KP125 | KP160 |
| Trống φ[mm] | 1000 | 1250 | 1600 | 1000 | 1250 | 1600 |
| Phần cáp cho lõi tròn [mm2] | 16-240 | 25-300 | 25-300 | 16-240 | 25-300 | 25-300 |
| Phần cáp cho lõi ngành [mm2] | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 |
| Phần cáp cho lõi tiền xoắn ốc [mm2] | 16-240 | 16-400 | 16-400 | 16-240 | 16-400 | 16-400 |
| Cáp đã hoàn thiện φ[mm] | 60 | 80 | 100 | 60 | 80 | 100 |
| Tốc độ rôto [vòng/phút] | 55 | 36 | 24 | 55 | 30 | 20 |
| Tốc độ đường truyền [m/phút] | 60 | 60 | 45 | 60 | 60 | 45 |
| Công suất động cơ chính [kW] | 55 AC | 55 AC | 55 AC | 65 AC | 65 AC | 65 AC |
