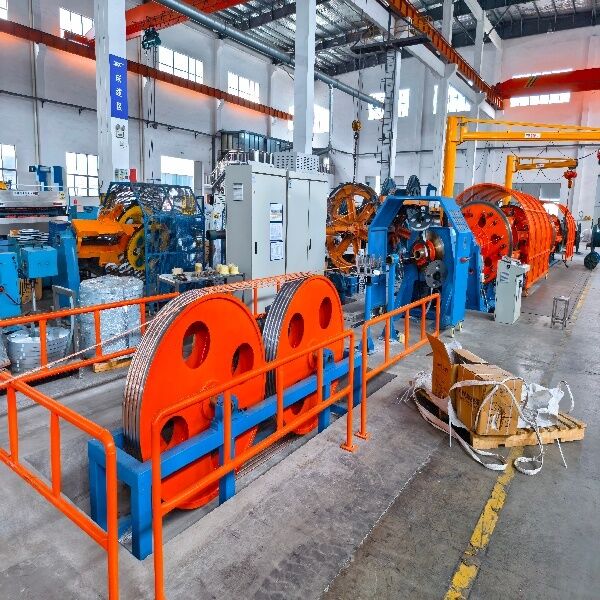

500/12+18 Máy đắm đuôi hành tinh.

500/12+18 Máy đắm đuôi hành tinh.

Tổng quan

Máy giặt cắm hành tinh JLY-500/12+18 được thiết kế đặc biệt để giặt cắm đồng trần, nhôm, dây dẫn ACSR và lõi cách nhiệt của dây điều khiển.Được trang bị cơ chế quay ngược bánh răng hành tinh (100% quay ngược có sẵn), nó loại bỏ căng thẳng nội bộ dây trong quá trình nhét và thậm chí cả thép dây giáp / thép dây chắn khi tùy chọn cấu hìnhDòng được điều khiển bởi động cơ biến tần AC riêng lẻ và được điều khiển thông qua màn hình cảm ứng PLC + HMI để điều chỉnh độ dài đặt chính xác, không bước.

Ứng dụng

Các dây chuyền của các dây dẫn đồng và nhôm trần (mẹo/ cứng)

Sản xuất sợi ACSR (Aluminum Conductor Steel Reinforced)

Các lõi cách nhiệt cho dây cáp điều khiển và dây cáp tín hiệu

Thiết bị giáp bằng dây thép tùy chọn hoặc bảo vệ bằng dây đồng

Thích hợp cho các dây dẫn hình phân đoạn tròn và được nén trước

Các đặc điểm chính

Cài đặt lồng: 1 trung tâm + 12 + 18 PND500 bobbins (PN500 / DIN 46395/46397 tiêu chuẩn)

Full Planetary Back-Twist: Cơ chế hành tinh loại bánh răng làm giảm xoắn dây và căng thẳng bên trong

Hướng S / Z Stranding: Đặt pitch không bước điều chỉnh thông qua PLC (thường là 40?? 800 mm)

Động cơ biến tần cá nhân: Chuồng, capstan & lấy độc lập và đồng bộ

Mechanical / Magnetic Powder Tension Control: Giữ căng thẳng đồng đều từ đầy đến trống

Đầu băng không kim loại tùy chọn (Φ400 × 2 hoặc Φ630 × 2): Đối với băng bọc mica / polyester / đệm

Hệ thống an toàn: Chặn khẩn cấp, bảo vệ quá tải, khóa cửa bảo vệ, tự động dừng dây bị hỏng

Thành phần máy tiêu chuẩn

Φ1600 Cột trung tâm thanh toán (hoặc PN800 PN1250) 1 bộ

PN500/1+12+18 Chuồng bị mắc cạn hành tinh với cơ chế xoay ngược 1 bộ

Khóa / Bộ đệm Die (được điều chỉnh) 1 bộ

Thiết bị dán băng phi kim loại Φ400×2 (không cần thiết) 1 bộ

Bộ đếm chiều dài cơ học + điện tử 1 bộ

Capstan khí nén hai bánh (Ø1600/Ø2000) 1 bộ

Loại cổng lấy bằng Traverse (PN1250/PN1600) 1 bộ

Bộ điều khiển điện đầy đủ (PLC + HMI + Inverter + I / O an toàn) 1 bộ

Cánh chắn an toàn, dừng khẩn cấp và đèn hiệu cảnh báo

Phụ kiện tùy chọn

Đầu giáp dây thép / băng thép

Vàng dây sàng lọc / bảo vệ đầu

Các tấm nhựa nhựa (tối đa 24 cuộn nhựa nhựa)

Magnetic Powder / Hysteresis Tension System (những nhãn hiệu nhập khẩu tùy chọn)

01. hỗ trợ hoàn toàn mang: áp dụng hoàn toàn mang để hỗ trợ ống nhánh, làm tăng đáng kể sản xuất
hiệu quả và đảm bảo hoạt động trơn tru, tiếng ồn thấp và tuổi thọ dài.
02. thuận tiện dây chuyền kẹp: áp dụng mùa xuân để kẹp dây chuyền tự động và khí nén nới lỏng
Các thiết kế như vậy dễ dàng và an toàn để vận hành.
03. bảo vệ dây bị hỏng: Các chức năng bảo vệ dây bị hỏng đảm bảo việc dừng máy tự động
một khi phát hiện dây bị hỏng.T Remote Monitoring Module
