Chi tiết sản phẩm
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Đóng gói container an toàn
Thời gian giao hàng: 90 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 200 bộ/năm

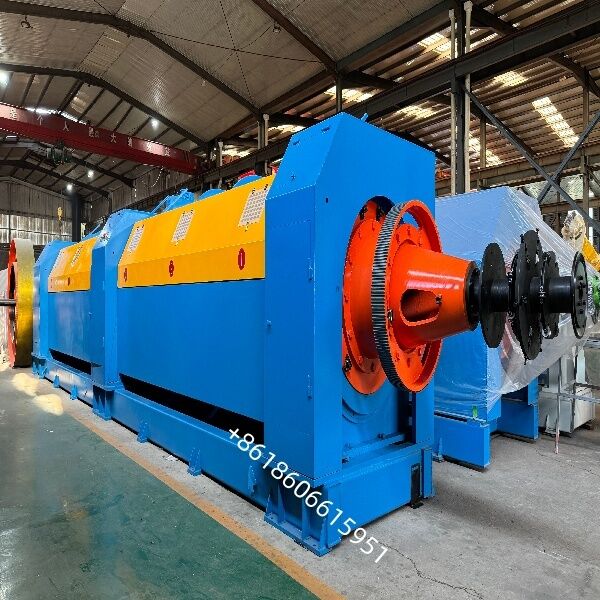

Đường ống chính xác cao cho chất lượng cáp cao cấp đến Nam Phi
** Các lĩnh vực ứng dụng chính **
Thiết bị này chủ yếu được sử dụng để gắn và dây cáp các vật liệu sau:
Các dây dẫn kim loại: Sợi đồng, dây nhôm và dây thép.
Sản phẩm cáp: Thép thép dẫn điện củng cố bằng nhôm (ACSR), dây đất quang học (OPGW), cáp điều khiển, dây thừng, dây dây lốp, vv
Các lõi cách nhiệt: Có khả năng dây cáp và các lõi cách nhiệt bằng nhựa hoặc cao su khi được trang bị một đơn vị dán băng.
**Cơ cấu và thành phần cốt lõi**
Một đường dây rạch ống điển hình bao gồm các phần sau:
Hệ thống thanh toán: Bàn thanh toán trung tâm và các máy vận chuyển dây chuyền kiểu nôi nằm bên trong ống.
Đơn vị chính (cơ thể ống): Một cơ thể hình trụ hàn được hỗ trợ bởi các vòng bi lớn; cân bằng động cho vận hành tốc độ cao, tiếng ồn thấp.
Thiết bị phụ trợ: Nằm đúp, đếm chiều dài và hệ thống bôi trơn.
Tháo và lấy: Capstan, đơn vị lấy và cơ chế xuyên.
Hệ thống điều khiển: Các mô hình hiện đại thường sử dụng điều khiển PLC + HMI, cho phép các tính năng như điều chỉnh chiều dài đặt không bước, dừng tự động khi dây vỡ và kiểm soát căng liên tục.
Các cấu hình tùy chọn: Thiết bị dán băng, bột từ / phanh căng hysteresis.
** Đặc điểm kỹ thuật và lợi thế **
Tốc độ cao và năng suất cao: Cấu trúc ống cung cấp độ cứng tuyệt vời, hỗ trợ tốc độ xoay cao (trên 1500 rpm cho các mô hình nhỏ hơn),dẫn đến tốc độ đường dây nhanh và năng lực sản xuất cao.
Độ chính xác và ổn định: Sự hỗ trợ đầy đủ và thiết kế ống đường kính lớn đảm bảo hoạt động trơn tru, chiều dài đặt đồng đều và chất lượng sản phẩm cao.
An toàn: Được trang bị hệ thống phát hiện vỡ dây, phanh khí và hệ thống bảo vệ.
| Chiều kính dây đơn |
Ø 1,3mm- Ø 5,0mm cho Cu Ø 1,7mm- Ø 5,0mm cho Al Ø 1.0mm- Ø 5.0mm cho ST |
| Chiều kính trục lớn nhất | Ø 15mm tối đa |
| Phạm vi trượt cạn | 50 -230mm (được điều chỉnh không bước trên màn hình cảm ứng) |
| Tốc độ xoay tối đa của lồng | 450r/min ((Tốc độ sản xuất thực tế) |
| Phạm vi tốc độ tuyến tính | 22.5-103.5m/min |
| Chiều kính bánh xe Capstan | Ø 1000+ Ø 1000mm |
| Kích thước cuộn dây bơm trong lồng | PND630 |
| Kích thước cuộn cuộn | PN800-PN1600 |
| Trung tâm Pay-off kích thước cuộn dây | PND630 |
| Sức mạnh động cơ chính | 45KW |
| Năng lượng động cơ Capstan | 22KW |
| Sức mạnh động cơ | 5.5KW |
Hướng hoạt động:Máy tay phải, đó là, đối diện với các hoạt động thiết bị, trái trả, và phải lấy
Màu sắc
Phần quay:màu cam bên ngoài RAL1028
Thiết bị cơ thể chính: RAL5015 Sky blue
Phần dưới khung: RAL9017 bên ngoài màu đen
Bộ điều khiển: RAL7032
