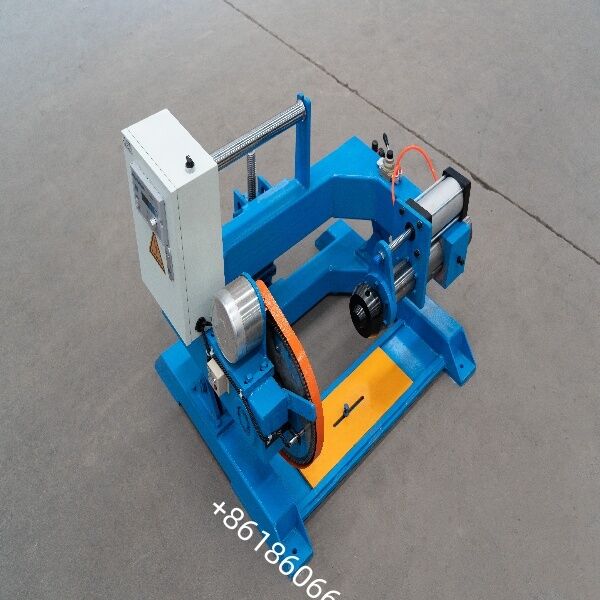

"Từ thanh toán 500-630" dùng để chỉ giá thanh toán sử dụng bột từ tính hoặc phanh khớp nối từ tính, được thiết kế cho các cuộn có đường kính từ Φ500mm đến Φ630mm. Nó thường được sử dụng ở giai đoạn hoàn trả đầu nguồn của thiết bị như máy mắc kẹt hình ống và dây chuyền ép đùn để cung cấp khả năng kiểm soát lực căng ổn định và ngăn ngừa tình trạng cáp bị rối hoặc lỏng.

**Phân tích các điều khoản chính**

**Thanh toán từ tính:**

Giá đỡ thanh toán sử dụng phanh bột từ tính hoặc khớp nối từ tính để cung cấp lực căng thụ động trơn tru, có thể điều chỉnh, ngăn ngừa tình trạng dây bị rối do quán tính.

**500-630:**

Cho biết phạm vi đường kính cuộn có thể áp dụng, cụ thể là PN500–PN630 (đường kính ngoài mặt bích khoảng 500–630mm); một số mẫu hỗ trợ phạm vi điều chỉnh Φ400–630mm.

**Các tính năng kỹ thuật chung (Cấu hình điển hình)**

**Kiểm soát căng thẳng:**

Phanh bột từ hoặc khớp nối trễ; độ căng được điều chỉnh liên tục thông qua bộ điều khiển (cấu hình phổ biến bao gồm các đơn vị bột từ tính 5kg hoặc 10kg).

**Thiết kế kết cấu:**

Loại không trục có kẹp hai đầu hoặc loại cố định một trạm/hai trạm; có tính năng kẹp bằng khí nén và nâng/hạ bằng điện.

**Khả năng chịu tải:**

Tải trọng tối đa khoảng 600–1.500kg (tùy thuộc vào từng model và kích thước cuộn cụ thể).

**Đường kính dây áp dụng:**

Điển hình là φ0,3–5,0mm (dây đồng, nhôm, hợp kim, v.v.); tùy chỉnh dựa trên yêu cầu của quá trình.

**Tốc độ đường truyền:**

Các mô hình thụ động có thể đạt tốc độ lên tới xấp xỉ. 200 m/phút; mô hình hoạt động được trang bị động cơ cho phép điều khiển tốc độ đồng bộ với dây chuyền sản xuất chính.

**Chức năng phụ trợ:**

Phát hiện đứt dây/tự động dừng, bảo vệ giới hạn trên và dưới và điều chỉnh độ căng/liên kết hệ thống thông qua màn hình cảm ứng và PLC.

1. Trong máy bện hình ống
Vai trò: Thanh toán trung tâm + Nguồn căng thẳng thanh toán trước nhiều đầu
Thanh toán trung tâm
Đưa một dây đơn trung tâm (lõi thép, lõi đồng, cáp quang, v.v.) vào bên trong thân ống.
Phanh hạt từ tính mang lại lực căng liên tục với khả năng xoắn ngược; kết hợp với tốc độ quay cao của thân ống giúp dây trung tâm không bị lỏng hoặc mỏng do lực ly tâm.
Thanh toán nhiều đầu
Các giá thanh toán hạt từ tính độc lập được cấu hình cho nhiều dây đơn ở phần đầu vào của máy bện chính.
Độ căng của mỗi dây được điều chỉnh độc lập, đảm bảo độ căng ổn định trên các sợi, bước bện đồng đều và độ tròn tuyệt vời của thành phẩm.

Chức năng chính:
Ngăn chặn dây trung tâm "đi lang thang" hoặc "lòng lỏng".
Giảm tỷ lệ đứt dây; hỗ trợ hoạt động tốc độ cao vượt quá 1000 vòng/phút.
Giảm thiểu căng thẳng bên trong và khả năng đàn hồi sau khi mắc kẹt.

2. Trong dây chuyền ép đùn
Vai trò: Bộ ổn định lực căng mặt trước cho sản xuất vật liệu cách nhiệt/vỏ bọc
Được sử dụng trong giai đoạn thanh toán trước khi lõi cách điện hoặc dây dẫn đi vào máy đùn.
Phanh hạt từ tính chống lại quán tính cuộn, cho phép dây đi vào đầu đùn ở lực căng không đổi, do đó ngăn ngừa:
Độ lệch tâm của lớp cách nhiệt.
Độ dày tường không đồng đều.
Các khuyết tật bề mặt như hoa văn "tre" hoặc vết rạn.

Chức năng chính:
Đảm bảo tính nhất quán trong đường kính ngoài ép đùn.
Giảm sự tích tụ hoặc mỏng dây trong chu kỳ khởi động-dừng.

3. Trong máy mắc kẹt cứng / máy mắc kẹt hành tinh
Vai trò: Đơn vị trả trước và trả tiền phụ
Hoạt động như một giá đỡ trả trước để đưa nhiều cuộn dây đơn vào lồng mắc kẹt một cách trơn tru.
Cung cấp lực căng nhẹ nhàng, không gây sốc trong quá trình mắc kẹt các dây dẫn có tiết diện lớn (ví dụ: ACSR, cáp khổ lớn) ở tốc độ thấp, bảo vệ dây dẫn bằng nhôm hoặc đồng mềm khỏi biến dạng do bị kéo căng. Chức năng chính:
Chứa các dây dẫn linh hoạt, khổ lớn.
Đồng bộ hóa việc khởi động/dừng và theo dõi độ căng với máy chính.

4. Trong máy kéo dây
Vai trò: Thanh toán đệm trước khi vẽ thô hoặc trung gian
Thanh toán nguyên liệu thô từ các cuộn lớn (Φ500–630mm) trước giai đoạn kéo thô hoặc kéo trung gian.
Phanh hạt từ tính hấp thụ quán tính của ống cuộn, ngăn ngừa dây bị tràn ("chảy") và đứt.
Chức năng chính:
Bảo vệ khuôn và kéo dài tuổi thọ của khuôn vẽ.
Cải thiện sự ổn định của tốc độ vẽ.

5. Trong máy bó
Vai trò: Kiểm soát lực căng chính xác cho dây dẫn mềm
Được sử dụng để hoàn thiện các dây đồng, thiếc hoặc hợp kim mềm, mịn trong quá trình bó/bện.
Chế độ căng thẳng thấp giúp ngăn ngừa giãn hoặc đứt dây mảnh; thích hợp cho dây siêu mịn, dây cấp y tế và dây điện tử.
Chức năng chính:
Thích hợp cho dây mảnh (φ0,03–φ1,0mm).
Tăng cường độ tròn và tính linh hoạt của dây bó.

6. Trong máy dán/đóng sách
Vai trò: Băng hoặc dây điện có độ căng không đổi
Cung cấp lực căng tháo ổn định cho các vật liệu như băng mica, băng polyester và vải không dệt.
Ngăn chặn băng bị nhăn, chồng lên nhau hoặc bị lỏng; đảm bảo chất lượng của lớp cách nhiệt hoặc lớp che chắn.
Chức năng chính:
Đảm bảo băng mịn mà không có bọt khí.
Đồng bộ với máy chính; tự động bù căng thẳng.

7. Trong dòng Take-up / tua lại
Vai trò: Đơn vị thanh toán lực căng chính xác
Đóng vai trò là đơn vị thanh toán trong các quy trình như tua lại, kiểm tra và đánh dấu bằng máy in phun.
Đảm bảo dây không bị xoắn hoặc biến dạng trong quá trình quấn lại.
Chức năng chính:
Thích hợp để cuộn lại chính xác các dây cáp đã hoàn thiện và dây dẫn bán thành phẩm.
Duy trì độ căng vòng kín phù hợp với bộ phận cuốn lên.
