Thanh toán và hấp thụ cột hạng nặng: Được thiết kế để ổn định tải tối đa

Cột hạng nặng Thanh toán và thu hồi: Được thiết kế để mang lại độ ổn định tải tối đa

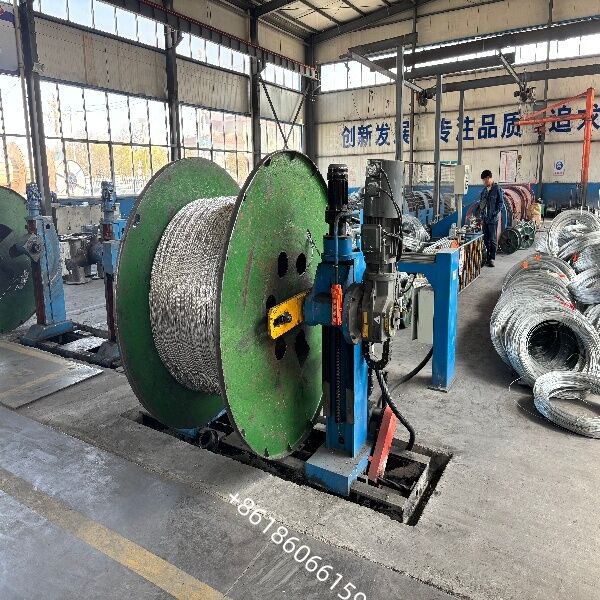

Bộ phận bóc và tách kiểu cột (còn được gọi là máy bóc/rút kiểu cột hoặc giàn kép) là thiết bị phụ trợ thiết yếu trong dây chuyền sản xuất cáp dùng để xử lý các cuộn khổ lớn, công suất lớn (cuộn chỉ/trống). Chúng sử dụng hai cột độc lập—có khả năng nâng theo chiều dọc bằng động cơ và đóng/mở theo chiều ngang—để kẹp và cố định lỗ trung tâm của cuộn, cho phép tháo cáp (tháo cuộn) và tháo (cuộn dây) cáp một cách trơn tru.

**Đặc điểm cấu trúc chính**

**Hỗ trợ cột kép:** Có kết cấu cột thép tấm hàn; động cơ dẫn động vít me hoặc xích để điều khiển chuyển động theo chiều dọc và ngang của cột, chứa các cuộn có chiều rộng và đường kính khác nhau (thường từ PN800 đến PN3150 hoặc lớn hơn).

**Kẹp không trục:** Cuộn được cố định bằng kẹp côn (mâm cặp trung tâm) ở cả hai đầu, loại bỏ nhu cầu lắp một trục đặc nặng; điều này đảm bảo hiệu quả thay cuộn cao và lý tưởng cho các hoạt động nặng nhọc.

**Thiết kế di động (Tùy chọn):** Các thiết bị kiểu cổng/cổng lớn có thể di chuyển qua lại trên ray sàn để thích ứng với những thay đổi về chiều dài dây chuyền sản xuất hoặc để đồng bộ hóa với các thiết bị khác (chẳng hạn như vận chuyển bánh xích).

**Hệ thống căng thẳng và di chuyển ngang:**

**Trả hết:** Thường được trang bị phanh đĩa cơ, phanh hạt từ tính hoặc điều khiển mô-men xoắn động cơ để duy trì độ căng khi tháo dây.

**Cởi dây:** Có động cơ servo hoặc động cơ được điều khiển bằng VFD độc lập và hệ thống di chuyển ngang chính xác để đảm bảo cuộn dây gọn gàng, phân lớp và ngăn chặn hiện tượng "co rút".

**Vai trò trong dây chuyền sản xuất**

**Là một thiết bị thanh toán:** Được đặt ở vị trí bắt đầu của dây dẫn dạng ống, dây cáp cứng/hành tinh hoặc dây chuyền ép đùn, nó cung cấp lực căng tháo ổn định cho các cuộn dây dẫn hoặc lõi cáp lớn, ngăn chặn tình trạng cuộn dây lỏng lẻo hoặc mài mòn bề mặt.

**Là một thiết bị cuốn:** Được đặt ở cuối các quy trình cáp, ép đùn, bọc thép hoặc quấn lại, thiết bị này quấn gọn cáp đã hoàn thiện vào các cuộn lớn ở một khoảng cách cố định, tạo điều kiện thuận lợi cho việc lưu trữ và vận chuyển. Dây chuyền quấn lại/kiểm tra độc lập: Hoạt động như một đơn vị thu và thu cuộn độc lập để xác minh độ dài cáp, kiểm tra tia lửa, đánh dấu bằng máy in phun hoặc chuyển ống cuộn.

Sự khác biệt với các hệ thống thanh toán khác

So với khoản thanh toán công xôn từ tính/không trục (mô hình 500–630 quy mô nhỏ): Hệ thống kiểu cột được thiết kế đặc biệt cho tải siêu nặng (từ 5 đến 55 tấn) và các cuộn có đường kính lớn, mang lại độ cứng kết cấu vượt trội; ngược lại, bệ thanh toán bột từ 500–630 thường được sử dụng cho các quy trình ép đùn hoặc ép đùn ngược dòng tốc độ cao cỡ nhỏ đến trung bình.

So với Đế thanh toán chạy bằng điện (dựa trên trục): Hệ thống kiểu cột loại bỏ nhu cầu lắp đặt hoặc tháo trục trong quá trình thay cuộn dây, mang lại mức độ tự động hóa và an toàn cao hơn, khiến nó phù hợp hơn cho việc sản xuất các sản phẩm có mặt cắt ngang lớn, dài như cáp điện áp cao và cáp ngầm.
