Dòng dây thừng ống dẫn kép-Capstan với phát hiện dây vỡ & Khóa Bobbin khí nén

Máy kéo sợi cáp ống hai trục với chức năng phát hiện đứt dây & khóa ống chỉ khí nén

Thông số kỹ thuật
Máy kéo sợi ống tốc độ cao được thiết kế để kéo sợi thép, sợi đồng, sợi nhôm và các loại ruột dẫn cáp khác nhau. Máy được sử dụng rộng rãi trong sản xuất cáp thép, cáp điện, cáp điều khiển, cáp thông tin liên lạc và cáp đặc biệt.
Với tốc độ quay cao, hoạt động ổn định, rung động thấp và hiệu suất kéo sợi chính xác, máy đảm bảo chất lượng sản phẩm tuyệt vời và hiệu quả sản xuất cao. Cấu trúc ống chắc chắn, hệ thống truyền động tiên tiến và bộ điều khiển điện đáng tin cậy làm cho máy phù hợp với sản xuất công nghiệp liên tục.
Máy có thể được tùy chỉnh theo đường kính dây, cấu trúc sợi, kích thước cuộn và yêu cầu sản xuất.

Thông số kỹ thuật chính

6 lồng kéo sợi ống chỉ

• Thông số kỹ thuật cuộn cấp liệu: PND630mm
• Tốc độ quay lồng tối đa: 700 vòng/phút
• Công suất động cơ chính: 55 kW (AC)
• Phương pháp căng cuộn: Căng từ trễ; có thể điều chỉnh trực tuyến
• Nạp/dỡ cuộn: Nhả/kẹp bằng khí nén; cơ cấu chống đảo chiều khóa kép xi lanh
• Bảo vệ đứt dây: Cảm biến tiếp xúc
• Phương pháp đỡ lồng: Hai bộ ổ đỡ (cấu hình 3+3)
• Bôi trơn ổ đỡ: Bôi trơn bằng dầu ngâm/tuần hoàn; giám sát nhiệt độ cao; bảo vệ tự động ngắt
• Luồn dây vào lồng: Luồn dây từ bên ngoài; dẫn vào thuận tiện
• Vật liệu lỗ dẫn dây: Khuôn vonfram cacbua
• Phương pháp dẫn động lồng: Dẫn động phía sau; lắp đặt thẳng đứng
• Phương pháp phanh: Phanh đĩa khí nén
• Phương pháp dừng khi đứt dây: Kích hoạt bằng tiếp xúc (thanh dưới)
• Xử lý cuộn cấp liệu: Kẹp/nhả bằng khí nén; cơ cấu chống đảo chiều khóa kép xi lanh; nạp/dỡ cuộn bằng cần cẩu do khách hàng cung cấp
• Căng cuộn cấp liệu: Căng từ trễ; giá trị căng được đặt qua màn hình cảm ứng và có thể điều chỉnh trực tuyến
• Khung cấp liệu: Cấu trúc hàn liền khối; độ chính xác gia công cao; độ bền cơ học cao; bền và chống biến dạng
• Cấu trúc đỡ lồng: Cấu trúc ống liền khối ba đoạn (2+2+2); ba bộ ổ đỡ lớn đỡ phần giữa và phần ra; kết nối mặt bích
• Phương pháp bôi trơn: Bơm dầu độc lập với dầu tuần hoàn; cung cấp cả chức năng bôi trơn và làm mát
• Giám sát nhiệt độ cao cho ổ đỡ lớn; tự động ngắt với thông báo HMI
• Phương pháp phanh: Hệ thống phanh đĩa khí nén phẳng; hoạt động phối hợp PLC bao gồm bộ điều khiển động cơ servo/VFD, điện trở phanh và phanh khí nén để thực hiện dừng chậm, dừng nhanh và dừng khẩn cấp; đảm bảo đồng bộ hóa hệ thống

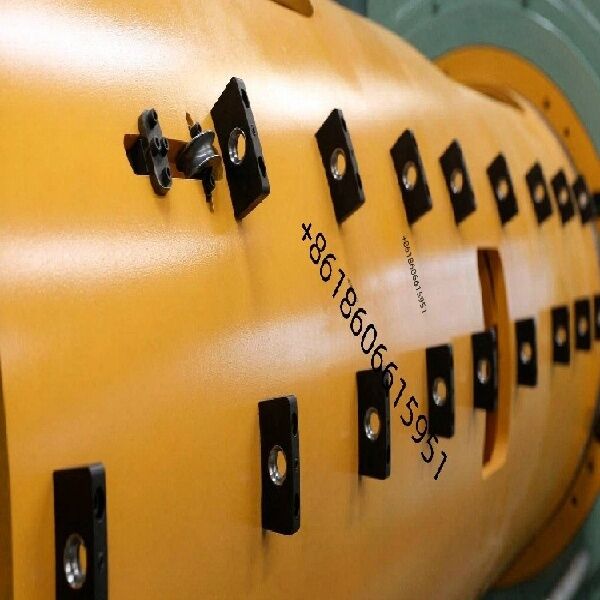

• Đơn vị chính có đường dẫn dây bên ngoài; lỗ dẫn dây Ø17mm
• Chắn an toàn: Cấu trúc cửa trượt trục; mở/đóng bằng khí nén; tấm cách âm tích hợp; bao gồm khóa an toàn (dừng máy khi cửa mở)
• Đĩa gom dây: Lắp ráp bao gồm đĩa phân phối 6 lỗ và thiết bị định hình trước

Hệ thống điều khiển điện

• Nguồn điện: Hệ thống ba pha, năm dây; 380V (±10%), 50Hz.
• Máy sử dụng hệ thống dẫn động động cơ phân tán (sử dụng động cơ biến tần điều khiển servo). Mỗi động cơ servo AC được điều chỉnh bởi bộ biến tần (VFD). Điều khiển hệ thống tổng thể được quản lý bởi PLC kết hợp với giao diện màn hình cảm ứng; đơn vị chính khởi động sau một khoảng thời gian trễ sau khi có cảnh báo bằng âm thanh.
• Máy được trang bị các tính năng bảo vệ sau:
• Cảnh báo lỗi VFD.
• Bảo vệ quá tải cho cơ cấu nhận/di chuyển và bảo vệ nguồn điện.
• Bảo vệ áp suất khí thấp.
• Bảo vệ đứt dây.
• Trang bị đồng hồ đo năng lượng thông minh.
• Giao diện Ethernet dự phòng để thu thập dữ liệu.
• Nhà cung cấp chịu trách nhiệm về tất cả các dây điện và cáp bên trong thân máy và tủ điều khiển điện. Khách hàng chịu trách nhiệm về tất cả các dây điện và cáp giữa các đơn vị máy, giữa máy và tủ điều khiển điện, và giữa các tủ điều khiển điện.

Hướng vận hành: Máy bên phải, tức là khi đối diện với thiết bị vận hành, cấp liệu bên trái và nhận bên phải

 Màu sắc

• Thân máy chính: RAL 6021 Xanh nhạt (hoàn thiện sần)
• Các bộ phận quay: RAL 1037 Vàng nắng
• Thân chắn chính: RAL 6021 Xanh nhạt (hoàn thiện sần)
• Tấm cửa trượt: RAL 1037 Vàng nắng
• Bên trong chắn: RAL 1013 Trắng ngọc trai
• Vỏ điều khiển: RAL 7032 Xám đá cuội
