Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Beyde
Chứng nhận: CE
Số mô hình: 630/1+6
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Đóng gói container an toàn
Thời gian giao hàng: 90 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 200 bộ/năm
Cách sử dụng: |
mắc kẹt |
tên: |
máy mắc cạn hình ống |
Ứng dụng: |
thép, ACSR và AAAC, dây Al |
Chất liệu dây: |
thép, đồng |
suốt chỉ nhỏ nhất: |
PN800 |
Chiều cao trung tâm máy: |
700mm |
Cuộn thanh toán trung tâm: |
PN400-PN630 |
Quyền lực: |
220/380 |
Kích thước suốt chỉ Take-up: |
PND800-PND1600 |
PLC: |
SIE/ NAM |
Đường kính dây trần tối thiểu: |
1mm |
Đường kính dây trần tối đa: |
5mm |
Bảo hành: |
12 tháng |
Cách sử dụng: |
mắc kẹt |
tên: |
máy mắc cạn hình ống |
Ứng dụng: |
thép, ACSR và AAAC, dây Al |
Chất liệu dây: |
thép, đồng |
suốt chỉ nhỏ nhất: |
PN800 |
Chiều cao trung tâm máy: |
700mm |
Cuộn thanh toán trung tâm: |
PN400-PN630 |
Quyền lực: |
220/380 |
Kích thước suốt chỉ Take-up: |
PND800-PND1600 |
PLC: |
SIE/ NAM |
Đường kính dây trần tối thiểu: |
1mm |
Đường kính dây trần tối đa: |
5mm |
Bảo hành: |
12 tháng |

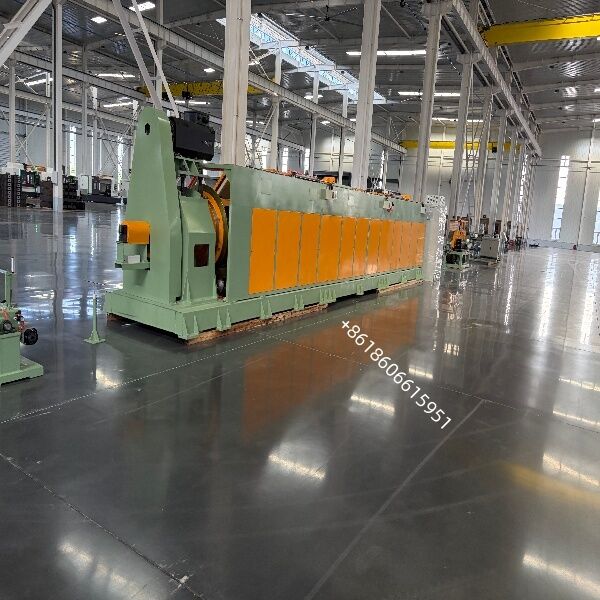

Máy kéo dây thép ống trước áp lực Máy kéo dây thép 630/1+6
Tải ống tốc độ cao để sản xuất dây thép bê tông được căng sẵn 1 × 7 (PC strand) và dây thép galvanized / thép không gỉ 1 + 6.xoắn xung quanh một dây trung tâm mà không có xoắn, và thoát ra dưới dạng một sợi dây ổn định về mặt hình học, giảm căng thẳng ở tốc độ lồng lên đến 1200 vòng / phút.
Tổng quan sản phẩm
Đường ống · Mô hình TG-630/1+6 · Đối với 1 × 7 dây thép bê tông được căng sẵn và dây cáp 1 + 6
Máy kéo ống 630/1 + 6 là một hệ thống kéo dây tốc độ cao, không xoắn được thiết kế cho các nhà sản xuất dây thép bê tông (PC) theo ASTM A416 / A779, EN 10138,GB/T 5224 và ISO 6934-3Nó đặt sáu dây bên ngoài (bọc trên 630 mm cuộn được mang bên trong ống xoay) xung quanh một dây trung tâm tĩnh,sản xuất cấu trúc chuỗi 1 × 7 tiêu chuẩn được sử dụng trong xây dựng bê tông sau và trước.
Bởi vì các cuộn pay-off xoay với ống thay vì quay ngược lại, máy cung cấp xoắn ngược bằng không cho các dây riêng lẻ.đường kính nhất quán, thư giãn thấp và hiệu suất liên kết tuyệt vời với bê tông, ba tính chất quyết định liệu một sợi vượt qua thử nghiệm kéo và thư giãn căng thẳng.
| Chiều kính dây đơn | Ø 1.0mm- Ø 5.0mm cho ST |
| Chiều kính trục lớn nhất | Ø 17mm tối đa |
| Phạm vi trượt cạn | 30 -500mm (được điều chỉnh không bước) |
| Tốc độ xoay tối đa của lồng | 550r/min ((Tốc độ sản xuất thực tế) |
| Phạm vi tốc độ tuyến tính | 20-120m/min |
| Chiều kính bánh xe Capstan | Ø 1200+ Ø 1200mm |
| Kích thước cuộn dây bơm trong lồng | PND630 |
| Kích thước cuộn cuộn | PN800-PN1600 |
| Trung tâm Pay-off kích thước cuộn dây | PND630 |
| Sức mạnh động cơ chính | 55KW |
| Năng lượng động cơ Capstan | 30KW |
| Sức mạnh động cơ | 5.5KW |
| Thương hiệu vòng bi | HRB |
| Thương hiệu thiết bị điện áp thấp | SCHNEIDER |
| Thương hiệu của bộ phận khí nén | AIRTAC |
| Thương hiệu động cơ truyền động chính | (Tiếng Trung Quốc) |
| Nhãn hiệu động cơ lấy | (Tiếng Trung Quốc) |
| PLC | SIE/MENS |
| Màn hình cảm ứng | SIE/MENS |
| Chất liệu đệm | ≥ 8.8 lớp |
Đảm bảo chất lượng & Sau bán hàng
Thử nghiệm chấp nhận nhà máy (FAT)
Chạy không tải ≥ 2h với 1200 vòng/phút, rung động ≤ 2,8 mm/s
Độ chính xác của đường đặt ≤ ± 1% trên 100 m
Tính ổn định căng thẳng ≤ ± 5% trong 8 giờ
Độ kính sợi trong vòng ± 0,15 mm, không có độ bầu dục > 3%
Xét nghiệm mạch an toàn theo ISO 13849-1, loại 3
Tài liệu & hỗ trợ
Sơ đồ GA, P&ID, sơ đồ điện, danh sách thiết bị đầu cuối
Sổ tay vận hành và bảo trì (EN / CN / RU / ES)
Danh sách các bộ phận với mã OEM, danh sách công cụ, tuyên bố CE
Việc lắp đặt tại chỗ, đưa vào sử dụng và đào tạo người vận hành
12 tháng bảo hành, 72 giờ chuyển bộ phận dự phòng từ kho
Chẩn đoán từ xa thông qua VPN / TeamViewer
