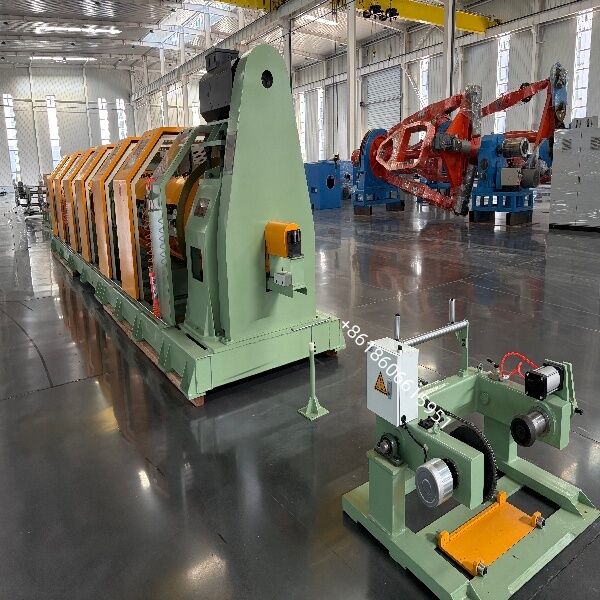

Máy bện thép PC 630/1+6 Thép carbon cường độ cao

Máy bện thép PC 630/1+6 Thép Carbon cường độ cao

Máy bện ống tốc độ cao dùng để sản xuất sợi thép bê tông ứng lực trước (sợi PC) 1x7 và cáp thép mạ kẽm / thép không gỉ 1+6. Sáu sợi dây được cấp ra từ bên trong ống quay, xoắn quanh một sợi dây trung tâm mà không bị xoắn, và đi ra dưới dạng sợi ổn định về mặt hình học, giảm ứng suất — với tốc độ lồng quay lên tới 1200 vòng/phút.

Tổng quan sản phẩm

Máy bện ống · Model TG-630/1+6 · Dùng cho sợi thép bê tông ứng lực trước 1x7 và cáp thép 1+6

Máy bện ống 630/1+6 là một hệ thống bện tốc độ cao, không xoắn, được thiết kế cho các nhà sản xuất sợi thép bê tông ứng lực trước (PC) theo tiêu chuẩn ASTM A416 / A779, EN 10138, GB/T 5224 và ISO 6934-3. Máy quấn sáu sợi dây bên ngoài (cuộn trên các suốt 630 mm được đặt bên trong ống quay) quanh một sợi dây trung tâm cố định, tạo ra cấu trúc sợi 1x7 tiêu chuẩn được sử dụng trong thi công bê tông ứng lực sau và ứng lực trước.

Vì các suốt cấp dây quay cùng với ống chứ không quay ngược chiều, máy không tạo ra bất kỳ xoắn ngược nào cho các sợi dây riêng lẻ. Kết quả là sợi dây có bước xoắn đều, đường kính nhất quán, độ giãn thấp và hiệu suất liên kết tuyệt vời với bê tông — ba đặc tính quyết định sợi dây có vượt qua bài kiểm tra kéo và kiểm tra độ giãn ứng suất hay không.

Đảm bảo chất lượng & Hậu mãi
Kiểm tra chấp nhận tại nhà máy (FAT)
Chạy không tải ≥ 2 giờ ở tốc độ 1200 vòng/phút, độ rung ≤ 2.8 mm/s
Độ chính xác bước xoắn ≤ ±1% trên 100 m
Độ ổn định lực căng ≤ ±5% trong 8 giờ
Đường kính sợi trong phạm vi ±0.15 mm, không có độ ovality > 3%
Kiểm tra mạch an toàn theo ISO 13849-1, Cấp 3
Tài liệu & hỗ trợ
Bản vẽ tổng thể, P&ID, sơ đồ điện, danh sách đầu cuối
Sổ tay vận hành & bảo trì (EN / CN / RU / ES)
Danh sách phụ tùng kèm mã OEM, danh sách dụng cụ, giấy chứng nhận CE
Lắp đặt tại chỗ, vận hành thử và đào tạo người vận hành
Bảo hành 12 tháng, gửi phụ tùng thay thế trong vòng 72 giờ từ kho
Chẩn đoán từ xa qua VPN / TeamViewer

Hướng vận hành:

Máy bên phải, nghĩa là, khi đối diện với thiết bị vận hành, cấp dây bên trái và thu dây bên phải

Màu sắc:

Thân máy chính: RAL 6021 Xanh nhạt (sơn sần)
Các bộ phận quay: RAL 1037 Vàng nắng
Thân bảo vệ chính: RAL 6021 Xanh nhạt (sơn sần)
Cánh cửa trượt: RAL 1037 Vàng nắng
Bên trong bảo vệ: RAL 1013 Trắng ngọc trai
Hộp điều khiển: RAL 7032 Xám đá cuội
