Máy bện cáp thép & sợi công nghiệp 1+6 cáp thép mạ kẽm Máy bện

Máy Kéo Cáp Thép & Sợi Công Nghiệp 1+6 Cáp Thép Mạ Kẽm Máy Kéo Sợi

Máy kéo sợi ống tốc độ cao dùng để sản xuất sợi thép dự ứng lực bê tông (sợi PC) 1x7 và cáp thép mạ kẽm / thép không gỉ 1+6. Sáu sợi dây được cấp ra từ bên trong ống quay, xoắn quanh một sợi trung tâm mà không bị xoắn, và đi ra dưới dạng sợi ổn định về hình học, giảm ứng suất — với tốc độ lồng quay lên tới 1200 vòng/phút.

Tổng quan sản phẩm

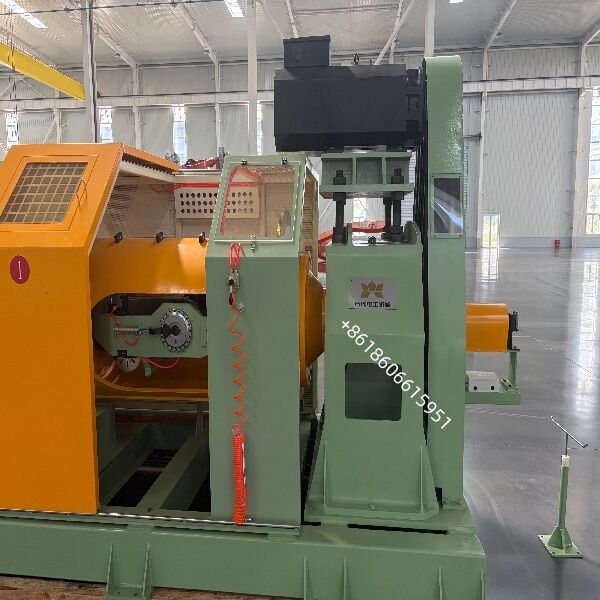

Máy kéo sợi ống · Model TG-630/1+6 · Dùng cho sợi thép dự ứng lực bê tông 1x7 và cáp thép 1+6

Máy Kéo Sợi Ống 630/1+6 là hệ thống kéo sợi tốc độ cao, không xoắn, được thiết kế cho các nhà sản xuất sợi thép dự ứng lực bê tông (PC) theo tiêu chuẩn ASTM A416 / A779, EN 10138, GB/T 5224 và ISO 6934-3. Máy quấn sáu sợi dây bên ngoài (cuộn trên các suốt 630 mm đặt bên trong ống quay) quanh một sợi trung tâm cố định, tạo ra cấu trúc sợi 1x7 tiêu chuẩn được sử dụng trong thi công bê tông ứng suất trước và ứng suất sau.

Vì các suốt cấp dây quay cùng với ống chứ không quay ngược chiều, máy không tạo ra bất kỳ xoắn ngược nào cho các sợi dây riêng lẻ. Kết quả là sợi có bước xoắn đều, đường kính nhất quán, độ giãn thấp và hiệu suất bám dính tuyệt vời với bê tông — ba đặc tính quyết định sợi có vượt qua bài kiểm tra kéo và kiểm tra độ giãn ứng suất hay không.

Động học ống thực, không xoắn
Sáu suốt 630 mm được đặt bên trong ống thép cân bằng động. Các sợi dây được cấp ra mà không bị đảo chiều, do đó không có xoắn dư, không có "lò xo" trong sợi thành phẩm, không làm hỏng sợi.

Bánh răng cứng & Mài
Bộ bánh răng thay đổi để chọn bước xoắn, cộng với biến thể vô cấp theo yêu cầu. Độ chính xác bước xoắn ≤ ±1%, có thể lặp lại từ suốt này sang suốt khác và từ lô này sang lô khác.

Căng sợi đơn
Cấp dây bằng bột từ hoặc điều khiển servo, 5–60 N cho mỗi sợi, độ lệch ≤ ±5% trong 8 giờ. Loại bỏ các sợi bên ngoài bị lỏng và sự dao động đường kính.

Ống an toàn toàn chiều dài
Ống quay được bao bọc bởi một tấm chắn thép cố định có cửa ra vào khóa liên động, nhả cửa khi tốc độ bằng không và dừng khẩn cấp hai kênh (ISO 13849-1, Cấp 3).

Khả năng tốc độ cao
Tốc độ lồng lên tới 1200 vòng/phút (tùy thuộc vào sản phẩm và cân bằng). Hỗ trợ hai vòng bi, cân bằng động ISO 21940 G6.3, độ rung ≤ 2.8 mm/s ở tốc độ tối đa.

Điều khiển PLC + HMI
Hiển thị thời gian thực tốc độ vòng quay, bước xoắn, tốc độ đường, số mét, độ căng và cảnh báo. 50 công thức sản phẩm, Ethernet/Modbus TCP, OPC-UA tùy chọn để liên kết MES.

Đảm bảo chất lượng & Hậu mãi
Kiểm tra chấp nhận tại nhà máy (FAT)
Chạy không tải ≥ 2 giờ ở 1200 vòng/phút, độ rung ≤ 2.8 mm/s
Độ chính xác bước xoắn ≤ ±1% trên 100 m
Độ ổn định độ căng ≤ ±5% trong 8 giờ
Đường kính sợi trong phạm vi ±0.15 mm, không có độ oval > 3%
Kiểm tra mạch an toàn theo ISO 13849-1, Cấp 3
Tài liệu & hỗ trợ
Bản vẽ tổng thể, P&ID, sơ đồ điện, danh sách đầu cuối
Hướng dẫn vận hành & bảo trì (EN / CN / RU / ES)
Danh sách phụ tùng kèm mã OEM, danh sách dụng cụ, giấy chứng nhận CE
Lắp đặt tại chỗ, vận hành thử và đào tạo người vận hành
Bảo hành 12 tháng, gửi phụ tùng thay thế trong vòng 72 giờ từ kho
Chẩn đoán từ xa qua VPN / TeamViewer

Hướng vận hành:

Máy bên phải, nghĩa là, khi đối diện với thiết bị vận hành, cấp dây bên trái và thu dây bên phải

Màu sắc:

Thân máy chính: RAL 6021 Xanh lá nhạt (sơn sần)
Các bộ phận quay: RAL 1037 Vàng nắng
Thân tấm chắn chính: RAL 6021 Xanh lá nhạt (sơn sần)
Cửa trượt: RAL 1037 Vàng nắng
Bên trong tấm chắn: RAL 1013 Trắng ngọc trai
Hộp điều khiển: RAL 7032 Xám đá cuội
